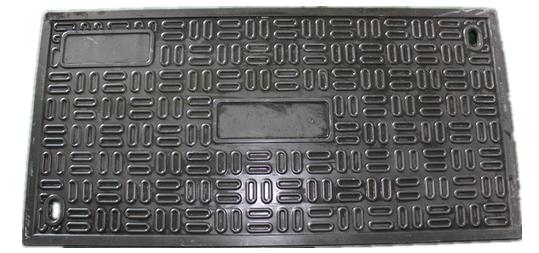

复合电缆沟盖板电缆沟的要求
复合电缆沟盖板电力电缆敷设可参考《电力工程电缆设计标准》GB50217－94，《电缆线路施工及验收标准》GB50168-92；1复合电缆沟盖板电缆敷设电缆规格应契合规则；陈列划一，无机器损伤；标志牌应装设完全、正确、明晰。电缆的固定、弯曲半径、有关间隔和单芯电力电缆的金属护层的接线、相序陈列等应契合要求。2电缆进入电缆沟、隧道、竖井、修建物、盘(柜)以及穿入管子时，出入口应封锁，管口应密封。3电缆群敷设在同一通道中位于同侧的多层支架上配置，应契合下列规则：应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序陈列。当程度通道中含有35kV以上高压电缆，或爲满足引入柜盘的电缆契合允许弯曲半径要求时，宜按“由下而上”的顺序陈列。在同一工程中或电缆通道延伸于不同工程的状况，均应按相反的上下陈列顺序准绳来配置。
支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可陈列于同一层支架，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。同一重要回路的任务与备用电缆需实行耐火分隔时，宜适当配置在不同层次的支架上。同一层支架上电缆陈列配置方式，应契合下列规则：控制和信号电缆可紧靠或多层迭置。除交流零碎用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜迭置。除交流零碎用单芯电缆状况外，电力电缆互相间宜有35mm空隙。
